Монтаж ЛВС

При монтаже локальной сети необходимо использовать следующие материалы и инструменты::

1. обжимной инструмент;
2. вилка RJ–45 (для витой пары);

1. кабель витая пара категории 5 или 5е;
2. сетевая карта;
3. СВИЧ

Затем необходимо определиться с планировкой сети. В случае если Ваша локальная вычислительная сеть объединяет больше чем 2 компьютера, то от местонахождения объектов будет многое, в том числе топология сети.
Топология сети — это геометрическая форма и физическое расположение компьютеров по отношению друг к другу, которая позволяет классифицировать и сравнивать различные сети.

Различают три вида топологии:

Последовательное соединение

Общая шина. Состоит из нескольких компьютеров, соединенных между собой последовательно. Этот вид прокладки локальной сети довольно прост и дешев. Однако он не предназначен для больших нагрузок. Еще одним недостатком является то что при таком способе построения сеть не всегда удобно расширять, а также если хоть один сегмент сети поврежден, то вылетит вся сетка или ее часть. Найти место повреждения достаточно трудоемкий процесс - необходимо по очереди отключать каждую рабочую станцию и проверять кабеля.

Соединение типа "звезда"

Рабочие станции подключаются через концентратор. Данный способ построения сети удобен как прокладка локальной вычислительной сети и эксплуатации, но требует значительных финансовых затрат. Сеть при данном способе построения легко расширяется. При повреждении кабеля блокируется только один порт, поэтому неисправность найти легко.

Соединение типа "кольцо"

Данный способ построения сети сродни общей шине, однако концы кабеля при данном способе соединены в кольцо. Этот вид довольно прост и дешев. Из недостатков: при больших нагрузках сеть начинает «тормозить», такую сеть неудобно расширять, при повреждении сегмента сеть становится нерабочей полностью.

Теперь приступим собственно к прокладке локальной сети. Для этого снимается верхний слой изоляции с кабеля, расстояние приблизительно должно быть 1.5 см, изоляцию с проводков счищать не нужно.

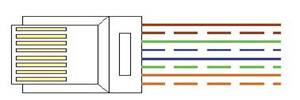

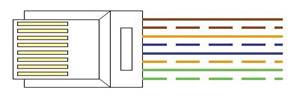

Затем расплетаем проводки, помещаем в вилку и сжимаем обжимными клещами, контактные элементы внутри пробьют изоляцию и примкнут к проводам. Эти разъемы крепятся с обеих сторон кабеля, одной стороной вставляется в компьютер, а другой — в свич. Кабель обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора, используется разъем RJ–45, имеющий 8 контактов. Реально используется только 4 из них: 1 и 2 — передающие, 3 и 6 — приемные.

В соответствии со стандартом в кабеле жилы обжимаются так, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-белым и зеленый с зелено-белым, остальные не используются в 100–мегабитной сети), для защиты от помех. На расстоянии 5–6 метров разница не будет чувствоваться, но вот на расстоянии 40–60 м обжатый не по стандарту кабель может оказаться непригодным для использования.

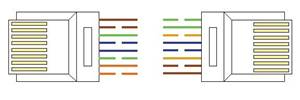

В случае, если в сеть объединяются два компьютера можно обойтись без использования свича. Витую пару в этом случае надо обжимать иначе: поменять местами провода 1–2 и 3–6. Так можно соединять компьютеры без использования свича.
